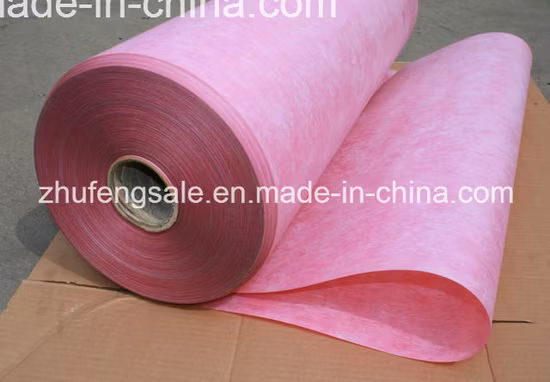

電気絶縁紙（6641F）

基本情報

製品説明

6641 F グレード DMD ポリエステル フィルム ポリエステル繊維不織布軟質複合材料は、ポリエステル繊維不織布とポリエステル フィルムで作られています。 F グレードの樹脂で接着された 3 層複合材料の耐熱定格は 155°C です。 主にY2シリーズモーターやその他の低電圧モーターのスロット絶縁、ターンツーターン絶縁、ガスケット絶縁、トランス絶縁に使用されます。 F種電気コイルの絶縁にも使用できます。

対応仕様：0.15、0.17、0.20、0.25、0.30、0.35、0.38mm

主なテクニカル指標は0.25を例にしています

厚さ公差：0.04±0.05

曲げなしの縦方向の引張強度 ≥150 曲げ後 ≥130

(N/10mm) 曲げなしの水平≧130 曲げ後≧120

伸び% 縦 ≥10 横 ≥10

通常状態での体積抵抗率 MΩ.m ≥1.0×10.6、湿潤後 ≥1.0×10.4

耐電圧 通常状態≧10.0 155±2℃≧9.0

熱接着: 剥離なし、泡なし、フローグルー 180±2℃

NIDEは、顧客の要求に応じてさまざまなスロット絶縁材料を加工し、さまざまなグレード、さまざまなサイズ、さまざまな形状のスロット絶縁紙、スロットウェッジ、および絶縁ガスケットを提供します。 あらゆる種類のブラシレス、ステッピング、サーボモーターのステータースロット絶縁に適しており、手動埋め込みによるスロット絶縁の需要を満たすことができます。

製品パラメータ
